冻干技术与IVD试剂-第二章冻干工艺（第一节冻干工艺的本质）

冻干工艺简单理解是产品温度和真空的控制过程。但通过第一章节的基础知识了解后，我们会发现整个过程的影响因素较多，它不仅涉及设备性能参数，还包括试剂本身的特性以及各种环境因素的影响。为了更深入地理解冻干工艺的本质，我们将从多个方面进行探讨。

工艺曲线的误解

“冻干工艺曲线”这一概念，常被简单理解为基于试剂参数推算出的冻干过程温度和真空的控制参数，这实际上是对其早期理解的局限。真正的冻干工艺远为复杂，它不仅关乎设备性能与试剂参数的匹配，更要求对整个工艺流程的全面掌控。工艺不合适或者设备性能不匹配，会导致冻干过程效率低下；如果加之上下游工艺的不良影响，可能会严重削弱产品的市场竞争力。因此，深入和全面理解冻干工艺，是实现产品高质量与竞争力的关键。

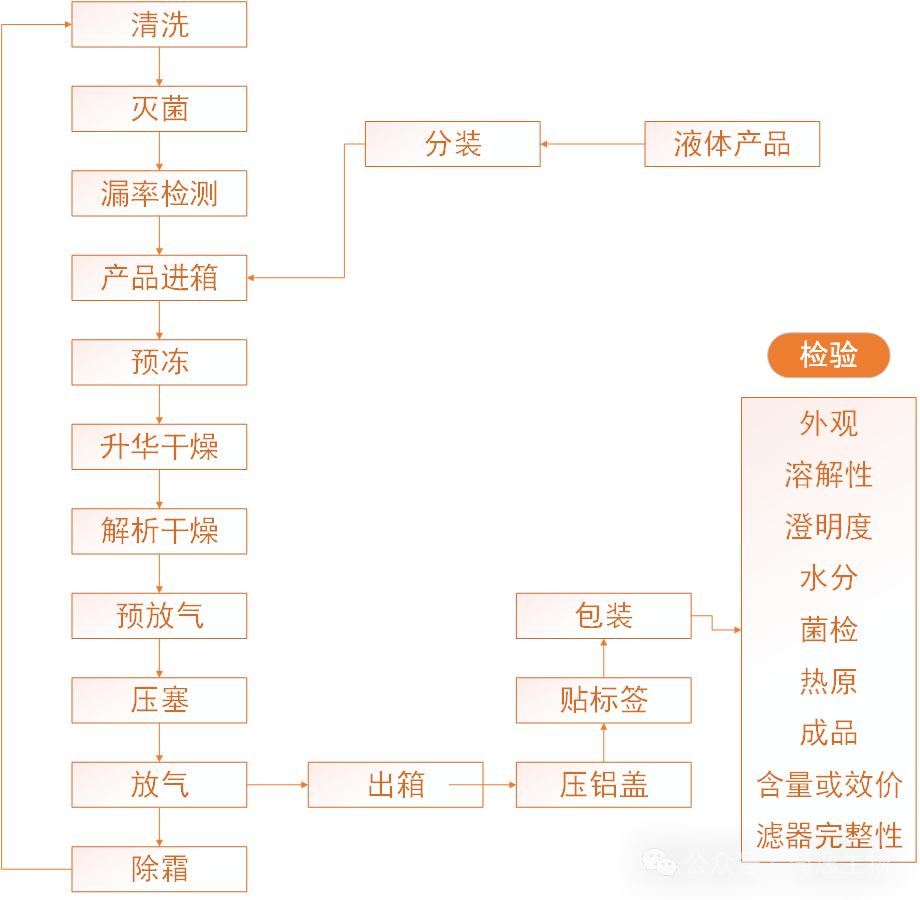

▲液体产品无菌制剂冻干流程

冻干工艺的本质

冻干工艺的本质在于实现设备性能与试剂参数之间的最佳匹配。这一过程要求我们不仅要了解试剂本身的特性，还要深入理解设备的工作原理和性能特点。而在上一章的学习中，我们知道环境、包材、原料的变量，例如环境尘埃颗粒、保护剂类别等都会影响结晶和形态，因此要得到质量稳定的产品，产品的工艺就需要向上下游延伸。质量源于设计，冻干试剂产品质量可控，更需要对上下游的工艺进行设计和控制。

试剂参数：不同的试剂具有不同的物理化学性质，如分子量、溶解度、稳定性等。这些性质直接影响着冻干过程中的行为，包括结晶形式、干燥速度等。要设定产品的预冻工艺和升华工艺，并达到更高的效率，就必须对试剂的冻干产品的参数进行测定，同时也能省下大量的摸索试验时间。
设备性能：不同类型的冻干机具有不同的性能指标，如制冷能力、加热速率、真空度、捕水效率等。选择与试剂特性相匹配的设备，可以显著提高冻干效率和产品质量。现代冻干机，有很多功能，但有些并不一定适合或必需，合适的冻干机不一定是价格昂贵的，设备成本的投入都会体现在产品竞争力上。

全流程工艺设计与控制

冻干工艺的成功不仅仅取决于设备和试剂的匹配，还需要考虑整个生产流程的控制。

物料准备：试剂冻干前，生、化性能是无法体现冻干后的性能标准。而冻干产品的不可逆性（出箱后性能不达标只能报废），正确的原料处理方法，确保其符合冻干前的预处理标准，如pH值调节、添加剂的选择等。
包装材料的选择与处理：和试剂一起冻干的包材，需要控制洁净度，而只是后期封装的要求较为简单一些。合适的包装材料不仅可以提高冻干效率，还能减少污染风险，保持产品稳定性。
操作流程：包括装载、预冷冻、升华干燥、解析干燥、卸载等一系列步骤，每个环节都需要进行时效风险的验证以保证产品质量。

装载：正确的装载方式可以确保产品均匀分布，有利于后续的冻干过程。
预冷冻：通过控制温度变化，形成稳定的冰晶结构。可以说结晶形态是直接和试剂的稳定性、溶解性能、物理形态都有直接关系。
升华干燥：在低温低压条件下，冰晶直接从固态转变为气态。一方面，关系产品的质量稳定，另一方面，效率影响产品的最终成本。
解析干燥：进一步去除剩余的水分，确保产品达到所需的干燥程度。不同产品对解析干燥的要求有很大差异，需要了解和验证。
卸载：冻干试剂的出箱，会与外部环境交互最大的一个环节，这个工艺过程必须充分设计和验证。冻干试剂对水汽极为敏感，不同的包材和产品形态，需要对出箱工艺进行设计和控制。

环境因素：温度、湿度等外部条件也会影响冻干效果。冻干试剂与环境交互最大的两个环节，进箱前的配置和分装，出箱后的封装和包装。而在冻干过程的真空控制，也需要注意，这是很容易被忽略的因素，掺气环境中的气体，会带来干扰因子。

设备性能

市场上同类别的冻干设备，参数几乎都是一样的，但每台冻干机产生的温度梯度压力都不相同，这对于控制冻干过程中的物质状态转换至关重要。理解这一差异有助于调整工艺参数，以适应特定的试剂和设备组合。

温度梯度：温度梯度是指在冻干过程中不同位置之间的温度差异。通过调整制冷系统和加热系统的设置，可以控制样品表面与冷凝器之间的温差，从而影响升华速率。而温度均匀性的验证，对用户来说很难自己去做，但温度性能是直接影响产品质量的最核心要素。

制冷系统：制冷系统的性能直接影响到预冷冻阶段的速度和效率，影响晶核的形成。另外，升华过程中的掺冷控温，会导致冷阱的温度波动，设计不合理的设备，波动过大会带来产品风险。冷阱温度是升华效率的关键。因此常说制冷系统是冻干机的心脏。
加热系统：加热系统的设计决定了干燥阶段的温度控制精度，对产品的最终干燥程度至关重要。

压力控制：冻干机内的真空度对升华干燥过程有着重要影响。常规有两种方式，开度控制和掺气控制。适当的真空度可以加快升华过程，提高冻干效率。

真空泵：真空泵的选择直接影响到冻干机内部的压力水平。试剂冻干，基本都是小型设备，通常选用双级旋片泵，旋片泵的油分子有进入冻干机的风险。另外一种是干式真空泵，它需要与罗茨泵配合，才能达到冻干试剂的真空要求，成本就会增加较多。
冷凝器：冷凝器的设计对捕获升华水蒸气的能力至关重要，研发和生产对它的设计布局有不同的要求。

成本考量

了解冻干机的成本差异对于成本控制至关重要。市场上同一规格的冻干机价格较大，例如0.5平方冻干机，可以从约10万元到超过100万元不等。值得注意的是，价格更高的设备不一定适用于所有类型的试剂。因此，深入理解设备的工作原理和性能特点，有助于找到性价比最高的解决方案。

冻干工艺重要性

冻干工艺的本质是设备性能与试剂参数之间的精准匹配。同类冻干产品，不同的冻干工艺设计，产线投入、生产效率成本，最终的产品成本会产生巨大的差异。对冻干工艺深入了解，无论是管理层、研发人员、技术人员还是生产线员工，都能够更好地优化工艺流程，提高产品的稳定性和质量，同时降低成本。只有将这些因素综合考虑，并从全流程出发进行设计，才能从根本上解决产品的稳定性问题，实现成本最优的方案。
